Enganche rápido con tres trabas de seguridad
Desarrollo propio de Acoplin, depositado en el INPI de Brasil en 2013 como modelo de utilidad. Cuando fue depositado, todos los enganches del mercado trabajaban con dos trabas de seguridad.
Lo que describe el depósito
Los dos cuerpos superiores del enganche son iguales y encajan entre sí con un leve giro en sentido horario. En ese giro ocurre el trabado, y cada traba cumple una función distinta:
Las aletas (5)
Solidarias al cuerpo superior, guían el encaje y sostienen mecánicamente la unión.
Los resaltes del borde perimetral (6 y 7)
Al girar, los resaltes de un cuerpo se cruzan con los del otro y se sujetan. Es una traba que nace del propio movimiento de acoplar, sin pieza suelta que olvidar.
La traba de acero (8)
Insertada en los orificios (9) de cada aleta externa (10), es la que da la fijación total de ambos cuerpos.
El informe registra además la repetición: las tres trabas se repiten en el lado opuesto del enganche y en el enganche del otro extremo de la manguera o del registro. No es una traba más en un punto, es un conjunto de trabado en cada unión de la línea.
Datos del depósito
| Tipo | Patente de modelo de utilidad |
|---|---|
| Título | Disposición técnica introducida en enganche rápido con trabas de seguridad |
| Depósito | 5 de diciembre de 2013 |
| Publicación de la solicitud | 18 de agosto de 2015 |
| Expedición | 9 de abril de 2019 |
| Titular | Acoplin |
| Inventor | Thiago Rodrigues Garofalo |
| Clasificación internacional | A62C 33/00 (equipos de combate a incendios) |

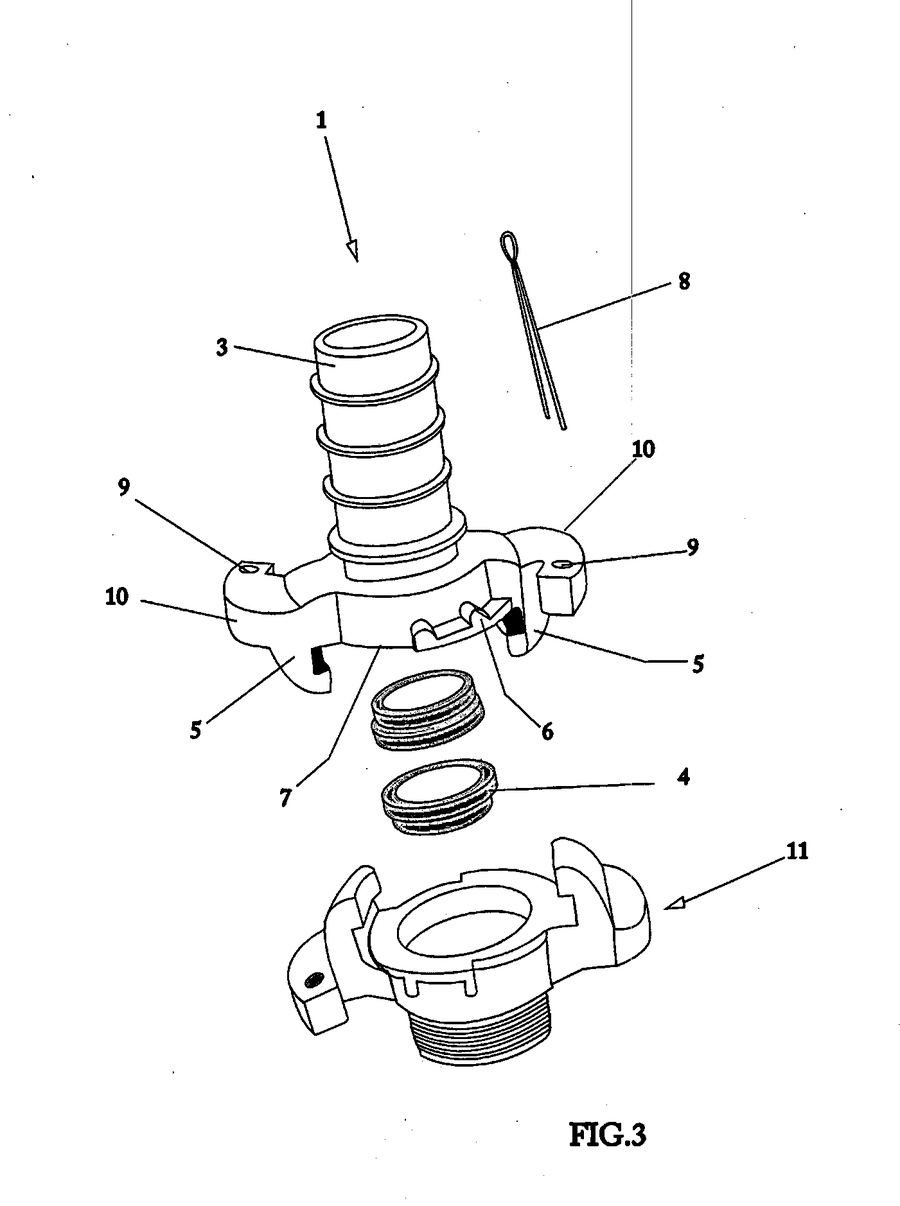

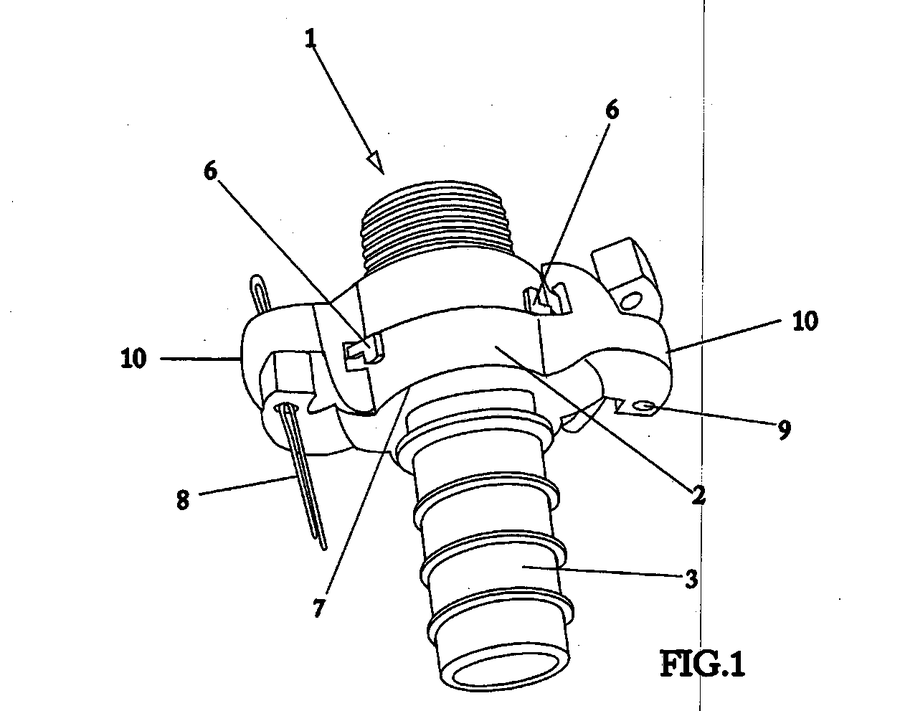

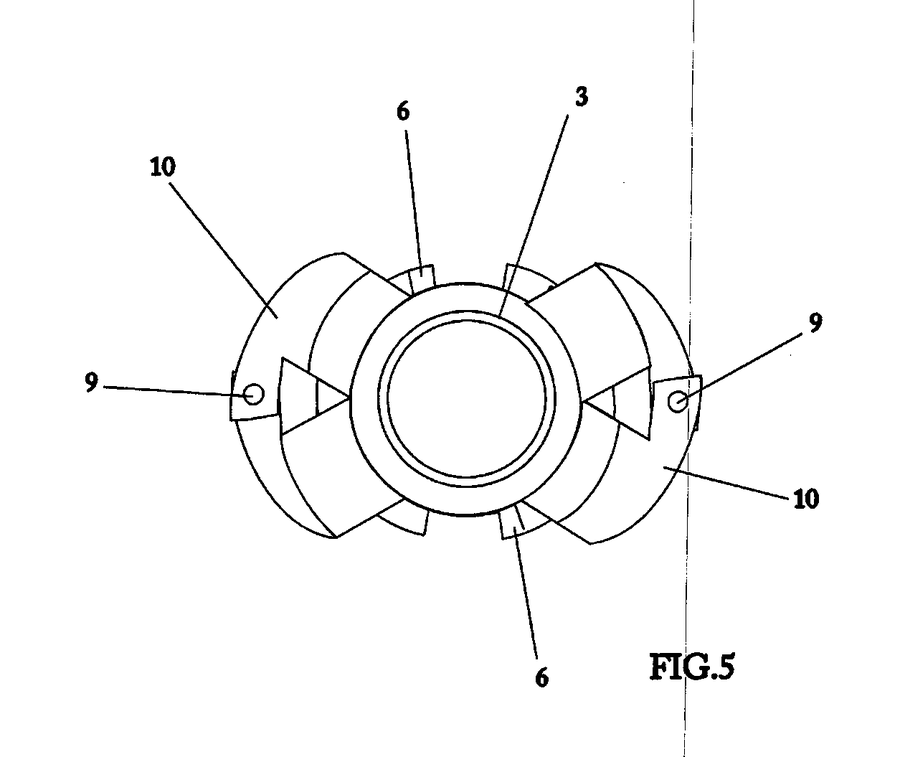

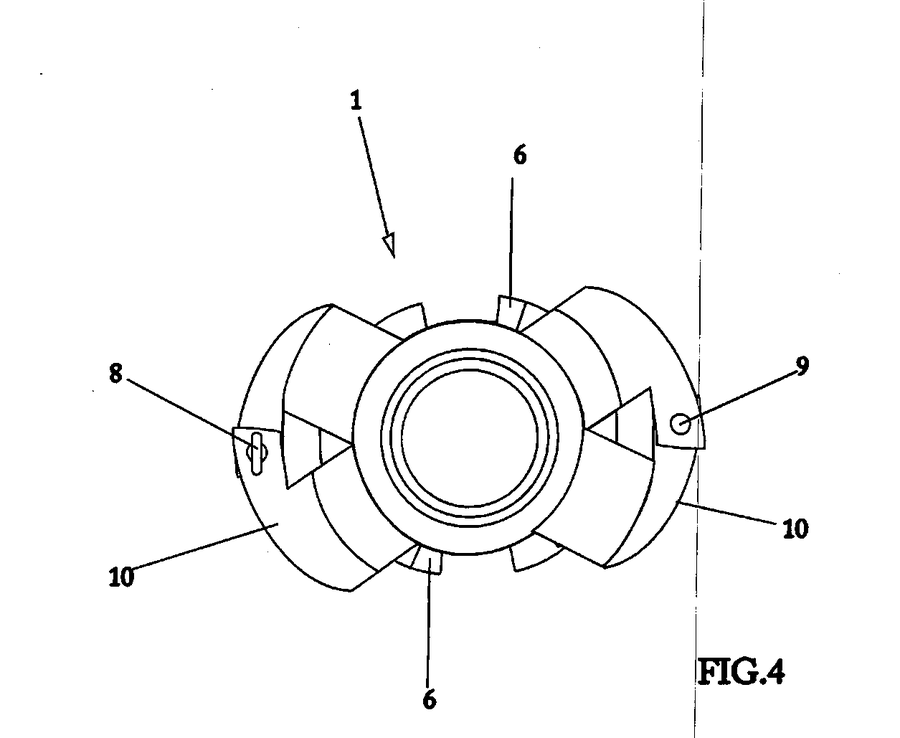

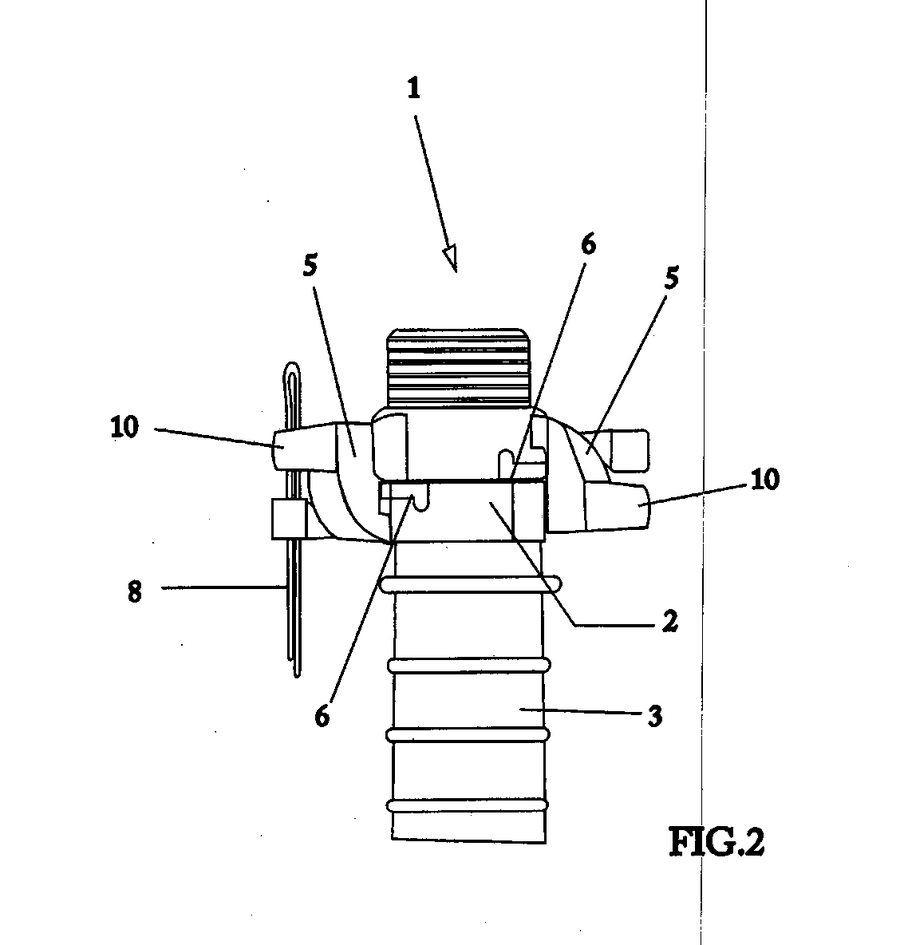

Dibujos presentados con la solicitud
Campo de aplicación
El campo declarado en el documento abarca minería, hidroeléctricas, construcción civil y siderurgia, además de seguridad patrimonial, brigadas de bomberos y plataformas marítimas. La finalidad declarada es el enganche lineal de mangueras de alta presión, de forma rápida y con total seguridad.
Material y acabado
Acero al carbono, acero inoxidable o acero maleable, siempre con tratamiento superficial, con zinc amarillo como acabado preferente. El anillo interno de sellado es de caucho nitrílico (NBR).
